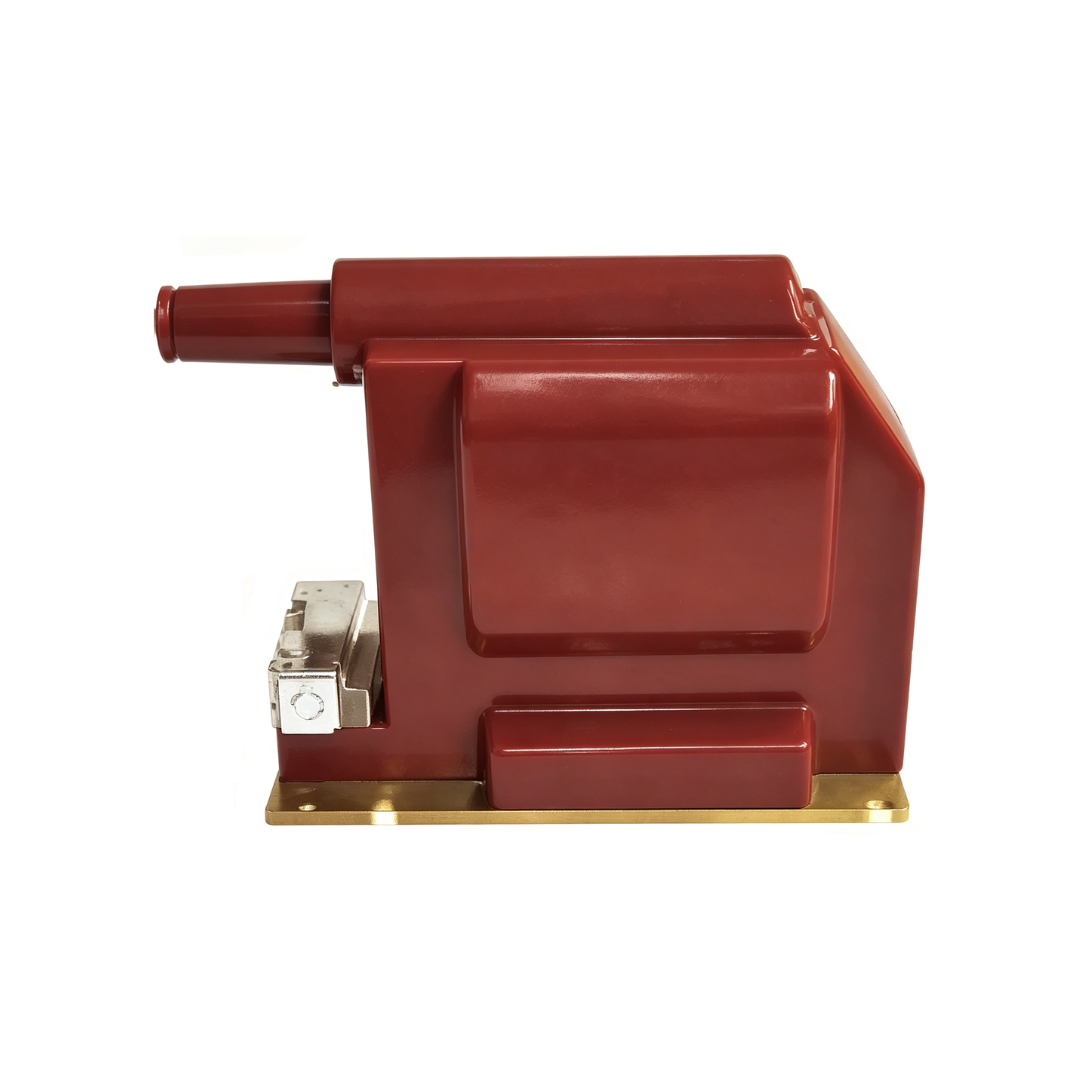

JDZX16A-24R Transformateur de tension à enroulement résiduel anti-résonance monophasé

Transformateur de tension monophasé d'intérieur en résine coulée anti-résonance avec enroulement résiduel

Obtenez des plans et un devis

Télécharger

Voir tous les téléchargements

Description

Paramètres techniques

Taper	Rapport de tension nominale (kV)	Combinaison de classes de précision	Puissance nominale (VA)	Puissance de sortie maximale (VA)	Niveau d'isolation nominal (kV)
JDZX16A-24R	(20/√3)/(0,1/√3)/0,1/3	0,2/6P (3P)	20 600	300	24/65/125
JDZX16A-24R	(20/√3)/(0,1/√3)/0,22/√3	0,2/6P (3P)	20 500	600	24/65/125

Remarque : 1. Type de fusible correspondant : XRNP□-12, avec des courants nominaux de 0,2 A, 0,5 A, 1 A et une capacité de coupure en court-circuit nominale de 50 kA.
2. Les produits dont les paramètres sont hors de la plage indiquée dans le tableau peuvent être personnalisés sur demande de l'utilisateur après consultation technique avec notre service d'ingénierie.
3. Toutes les images et spécifications des produits affichées sur notre site Web sont fournies à titre indicatif uniquement. Les produits peuvent faire l'objet de mises à jour régulières afin de s'adapter aux exigences du marché, et les images et spécifications du site Web ne peuvent pas être mises à jour.
En temps réel, des différences peuvent exister entre les images et les spécifications affichées en ligne et les produits livrés. Par conséquent, toutes les spécifications et normes dimensionnelles sont sujettes à modification.
aux plans officiels du produit fournis par notre équipe technique lors de la consultation technique.
